バッチ印刷など試作工程にとても便利な手動基板搬送コンベアを作成しました。

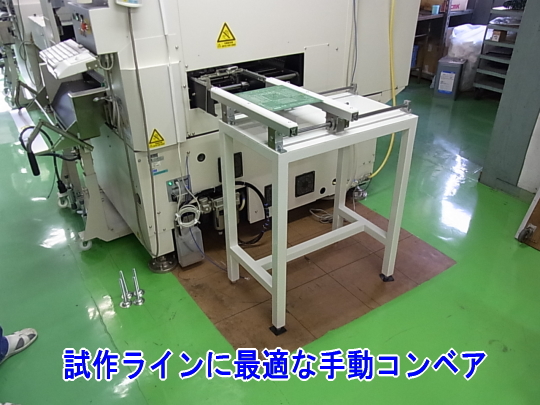

写真はJUKIマウンターの前段に。弊社でカスタムサイズで御提供いたしました。
JUKIでもオプションで基板ガイドのコンベアあるそうですが使い勝っては断然上回っています。

他の用途としては印刷機や画像検査機の前後に結構使えると思います。
基板の設定はワンタッチストッパーにより、あっという間にセットできます

手動基板搬送コンベア2
参考定価:\170、000(税抜き)
仕様:
サイズ:間口500mm×奥行650m×パスライン950mm
最大レール幅:600mm
基板部レール幅:3mm
ストッパー:ワンタッチレバー式

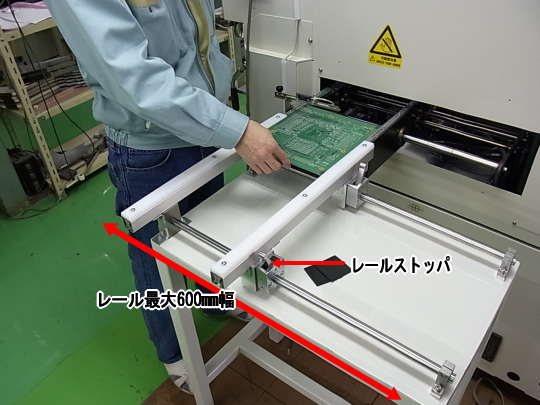

手動基板搬送コンベア1
搬送コンベアは電動要らないですね。

カスタムでお客様の工程にマッチしたサイズに出来ます。

ストッパー
ストッパー
正面
正面からの写真
搬送
搬送中

お客様の作業改善のお手伝いを致します!御満足いただける物にしていきたいと思っています。

リフロー手前の中間コンベアとしても使えます。
部品手載せや確認後手動で搬送します。

お問い合わせ
またはこちらまでお願い致します

(株)実装応援団 中島
TEL:042−638−0031
FAX:042−638−0032
