実装工程用、外段取りフィーダー台車(写真はシーメンス用)
狭い、日本の作業現場を考え幅を500mmとし、シーメンス8mmフィーダー15本搭載できます。意外と現場の通路って 狭いですよね、欲張って余り幅を広げない方がいいかもしれません。

【御依頼により各メーカー用に対応いたします】現在JUKI用開発中!

外段取り用フィーダー台車

【仕様】
1、幅   :500mm
2、高さ  :850mm
3、下の長さ:600mm
4、上面の板:鉄t=13、ユニクロ、
5、ピン:SUS、キャップ磁石(変更予定)

標準一括フィーダー台車

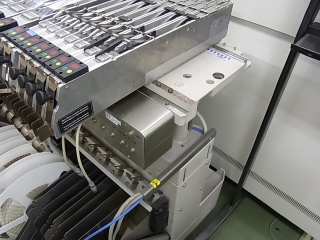

シーメンス一括フィーダー台車
写真はシーメンスの一括フィーダー台車です【高価です!】
今や、電気駆動のインテリジェントフィーダーが普通となりましたが、フィーダーは兎も角一括フィーダー台車まで 外段取りのために何台も準備できません!
そこで置き台としての台車を準備することで、段取り性と設備コストを抑えることが出来ます。

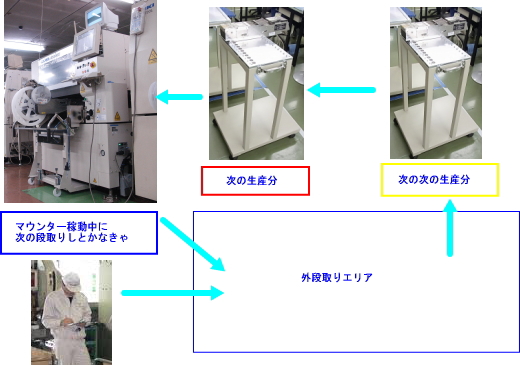

段取りの流れはこんな感じでしょうか?
外段取り
【実装応援団の一括フィーダー台車】

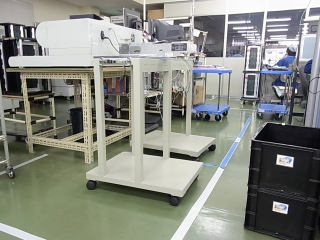

一括フィーダー台車
実装応援団の一括フィーダー台車
上面板

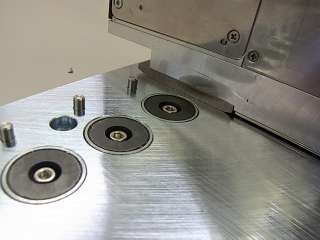

マグネット

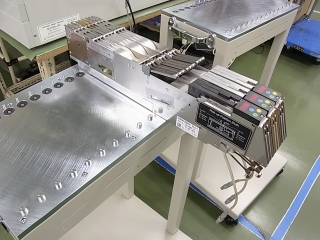

一括フィーダー台車2
実装応援団の一括フィーダー台車

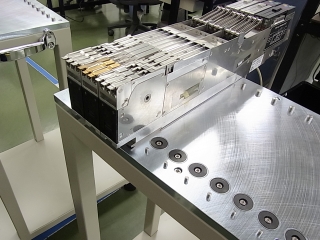

一括フィーダー台車3
8mmフィーダーセットの感じ

ヤマハのフィーダー台車はこんな感じです。
ヤマハフィーダー台車



お問い合わせ
またはこちらまでお願い致します

(株)実装応援団 中島
TEL:042−638−0031
FAX:042−638−0032
