写真はシータ、X、Y軸を持つ320枠用カスタム手動はんだ印刷機です。
今回の内容はセラミック基板の試作用とのことでしたので、その他の工夫もありますが、例えば
小型基板では版離れ時のマスク側へ持っていかれることもあるので、エアー吸着を使用せずに
シリコンの粘着プレート上に基板をセットするなど、色々工夫しました。
他の用途としてはLED基板などの大型基板の印刷用に非常にいい提案が出来る
のではと736mmマスク枠用なども開発中です。
 参考定価：\450000(税抜き) |
|
仕様： 基準：センター基準 最大可動幅：X,Y±６ｍｍ シータ角：±３度 ストッパー：ワンタッチレバー式（暫定）変更の可能性あります |
 各軸アジャストはマイクロゲージ使用 |
カスタムでお客様の工程にマッチしたサイズに出来ます。
 手動はんだ印刷機 |

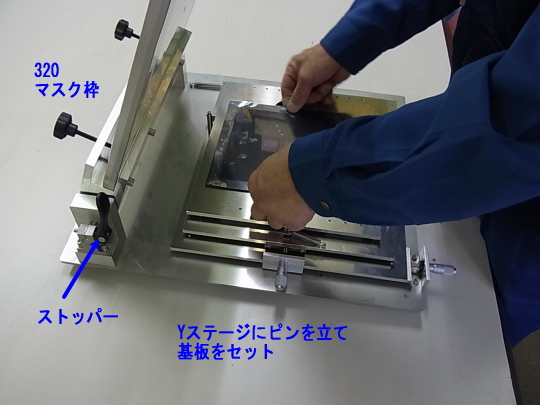

 マスクを基板にセットする。 |
 手動印刷機後姿 |
 スライド部品にオイレス樹脂使用 |
 シータ軸はオイレス金属ベアリング |
 プレートは６ｍｍアルミ |
現在、両面印刷できるように開発も致しております
基板の位置だしなども、御相談いただければいかようにでも出来ますので
カスタムで各軸を単独で調整できる手動印刷機を御検討ください。
